かん合タイプ
瓦棒葺
パワーキャップ瓦棒
POWERCAP KAWARABOU
キャップのワンタッチ施工が出来るかん合タイプ
働き巾（mm） : 455
製品図
本体形状（単位：mm）
形状タイプ
締結部
設計参考仕様
| 使用原板巾 | 507mm | m２当り必要m数 | 2.2m |
|---|---|---|---|
| キャップ使用原板巾 | 165mm | 屋根勾配 | 5/100以上 |
| 通し吊子使用原板巾 | 235mm | 自然曲げ半径 | 60m以上 |
| 働き巾 | 455mm | 裏貼り断熱材 | 不可 |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装鋼板）
| 働き巾(mm) | 単位重量（㎏/m2） |
|---|---|
| （0.4） | 6.65 |
| 0.5 | 8.23 |
施工手順
①既設瓦棒の清掃後に軒先唐草を取付け、防湿材を敷き込む。
②本体・通し吊子・専用キャップを取り付ける。
③軒先面戸（サンバナ）を取り付ける。
- ※ 単位重量には、キャップ・通し吊子の重量も含まれております。使用原板厚は本体と同様です。
- ※ カラーステンレス鋼板については、別途お問い合わせください。
- ※ 納期・仕様等については最寄りの営業店までお問い合わせください。
- ※ 屋根風圧力を確認の上、適切な板厚の選択と安全な施工をお願い致します。
- ※ 板厚0.4mmについてはご相談ください。
附属部材

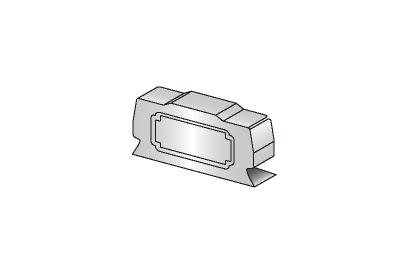

軒先面戸 （サンバナ）
CADデータ
パワーキャップ瓦棒
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | CADデータ （要ログイン） | ||
| TT09-N01 | 軒先納め | DXF | JWW | PDF |
| TT09-K01 | ケラバ納め | DXF | JWW | PDF |
| TT09-T01 | 壁取合流れ方向（妻側） | DXF | JWW | PDF |
| TT09-T02 | 壁取合水平方向（水上） | DXF | JWW | PDF |
| TT09-M01 | 棟納め | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
納め参考図
