ダンネツトップ8-1・6-1・4-1

定尺板タイプ

定尺板横葺屋根

DANNETSU TOP 8 1 6 1 4 1

8・6・4枚で一坪。省力性を考えた定尺葺

働き巾（mm） : 220

製品図

本体形状（単位：mm）

断面図（単位：mm）

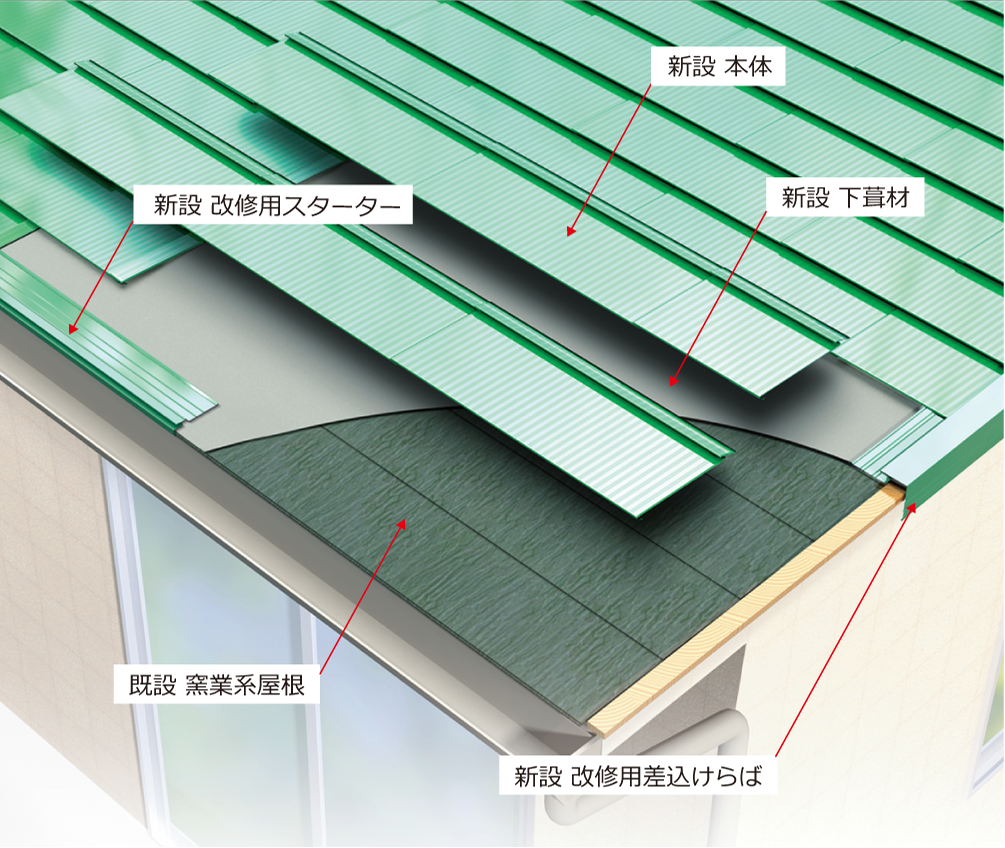

改修工法イメージ

特長

優れた定尺板工法

作業効率を高める屋根本体・ジョイントの一体型定尺板です。

リフォームに最適

既存カラーベスト屋根の上に重ねて葺くリフォームに対応しています。

軽量で地震に強い

圧倒的な軽量性と頑丈な止め付けで地震に強い屋根です。

遮熱GL鋼板+断熱効果

高耐食のGL鋼板+断熱材で、断熱性・遮音性・強度に優れています。

太陽光発電システム

屋根に穴をあけない安心のセキノキャッチ工法に対応しています。

設計参考仕様

タイプ	8-1	6-1	4-1
働き長さ	1890mm	2520mm	3780mm
使用原板巾	333mm
働き巾	220mm
m²当り必要m数	4.55m
屋根勾配	30/100以上
裏貼り断熱材	あり又はなし*

＊地域により標準仕様が異なります。

使用原板厚（GL生地・カラーGL鋼板・フッ素樹脂塗装鋼板）

板厚（mm）	単位重量（㎏/m²）
0.35	4.8
0.4	5.53

カラーバリエーション

色調につきましては専用色見本帳がございますので、最寄りの営業店までお問い合わせください。

雨音低減仕様（オプション）

⚠️オプション対応となりますので、価格・納期等を別途お問い合わせください。

しずかトップNEXT – 雨音低減仕様

雨音の低減に効果的で､より快適な暮らしをご提供致します!

そうかいトップNEXT – 雨音低減仕様・放射熱低減

夏場の温度上昇抑制、冬場の保温効果が期待できます

※ 納期・仕様・耐火認定等については最寄りの営業店までお問い合わせください。
※ カラーステンレス鋼板・銅板については、別途お問い合わせください。
※ 在庫状況等により納期にお時間をいただく場合がございます。
※「ダンネツトップ」は製品名の一部であり、断熱性能を表すものではありません。

附属部材一般用（単位：mm）

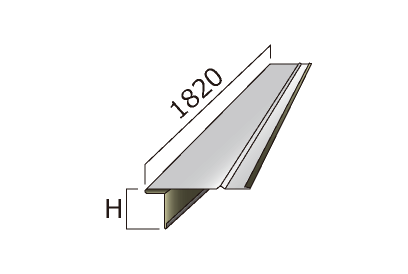

軒先・けらば唐草

H=36,45

差込けらば

棟包み

谷樋

雨押え水切

降り棟ジョイント化粧キャップ

※受注生産品

降り棟ジョイント裏板

※受注生産品

降り棟ジョイント差し込み片

※受注生産品

附属部材改修用（単位：mm）

改修用スターターA

改修用スターターB

改修用差込けらばA

改修用差込けらばB

改修用唐草

きたぐに SLルーフ Nタイプ用羽根180・羽根130（ステン段足付）

先付

きたぐに SLルーフ Nタイプ用三角アングル用（大）・（小）

（大）L4×50用・（小）L3×40用
先付

軒先用雪止スノーヴィクトリーヴィクトリーロック（2本止）･（1本止）

サイズ：900×400、900×200
他：出隅、入隅、ミニ

CADデータ
