アートスパンタイプ
近代感あふれる美ウォール
アートスパン
ART SPAN
近代感あふれる美ウォール
働き巾（mm） : 168,280,300
製品図
本体形状（単位：mm）
BLアートスパン300
漣アートスパン
BLアートスパン·横
設計参考仕様
| タイプ | BLアートスパン300 | BLアートスパン・横 | 漣アートスパン |
|---|---|---|---|
| 使用原板厚 | 0.4～0.5mm | 0.5mm | 0.4mm |
| 使用原板巾 | 455mm | 455mm | 304mm |
| 働き巾 | 300mm | 280mm | 168mm |
- ※ 附属部材の詳細および納期・仕様等については最寄りの営業店までお問い合わせください。
- ※ 胴縁間隔は風力圧力および防耐火認定を考慮し、十分ご検討ください。
附属部材

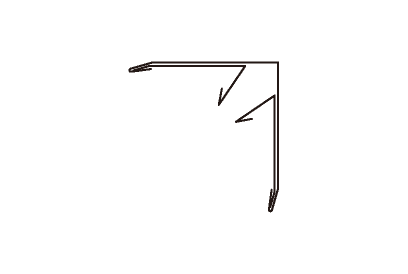

出隅下地 入隅キャップ
L=4,000mm以下
※入隅下地の逆成型
入隅下地 出隅キャップ
L=4,000mm以下
※出隅下地の逆成型
キャップ
H=18mm以下
ジョイナー
H=18mm以下
CADデータ
ＢＬアートスパン３００
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | 下地 | CADデータ （要ログイン） | ||
| GO19-M01 | 土台水切 | 鉄骨・木造 | DXF | JWW | PDF |
| GO19-I01 | 入隅 | 鉄骨・木造 | DXF | JWW | PDF |
| GO19-D01 | 出隅 | 鉄骨・木造 | DXF | JWW | PDF |
| GO19-K01 | 開口部廻り | 鉄骨・木造 | DXF | JWW | PDF |
| GO19-O01 | 見上見切縁 | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
BLアートスパン・横
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | 下地 | CADデータ （要ログイン） | ||
| GO20-M01 | 土台水切 | 鉄骨・木造 | DXF | JWW | PDF |
| GO20-J01 | ジョイント部 | 鉄骨 | DXF | JWW | PDF |
| GO20-I01 | 入隅 | 鉄骨・木造 | DXF | JWW | PDF |
| GO20-D01 | 出隅 | 鉄骨・木造 | DXF | JWW | PDF |
| GO20-K01 | 開口部廻り | 鉄骨・木造 | DXF | JWW | PDF |
| GO20-O01 | 見上見切縁 | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
