ネオマFS耐火下地システム
強化石膏ボード複層張り
壁耐火構造
製品図
ネオマ耐火スパンウォール 金属外装材 室内側状況

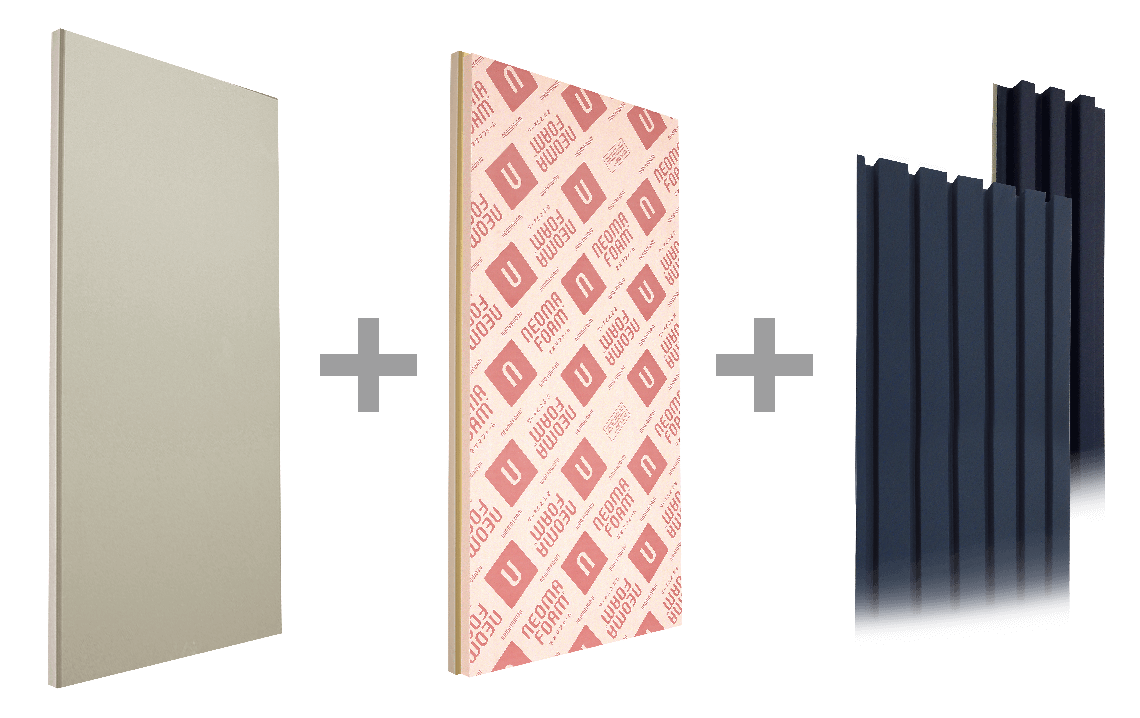

ネオマFS耐火下地システムは、ネオマフォームFSと強化石膏ボード(GB‐F)との多層張りにより、金属外装材の壁30分耐火構造を取得している高機能下地システム。 意匠性に優れた各種スパンドレルと角波から選択可能です。
特長
断熱性
建物の耐熱要求に対応し、20mm～50mmのネオマフォームが選択可能。
施工性
システムを構成する各部材は10kg/m2以下と軽量。
意匠性
様々な種類のスパンドレル、角波が適用可能。
経済性
下地胴縁のピッチは910mm以下のため、鋼材費用の削減が可能。
壁3０分耐火構造認定
- 壁30分耐火構造認定
FP030NE-0174
耐火認定構造
構成図
断面図
一般部 水平断面詳細図
一般部 垂直断面詳細図
製品規格
製品規格(不燃材料NM-3558）
| 構成 | ||
|---|---|---|
| 断熱材 | 複合材料 | |
| ネオマフォーム JIS A 9521フェノールフォーム断熱材1種2号CⅡ JIS A 9511フェノールフォーム保温板1種2号C | 普通石膏ボード 12.5mm （GB-R JIS A 6901） | |
| 品番 | 厚さ（mm） | 幅×長さ (mm) | 重量※1 (Kg/m２) | EI認証 対象 | 熱抵抗※2 ［(m2・K)/W］ | |
|---|---|---|---|---|---|---|
| ネオマフォーム | 総厚 | |||||
| FS-20 | 20 | 32.5 | 910 × 1820 | 9.2 | ● | 1.0 |
| FS-25 | 25 | 37.5 | 9.4 | ● | 1.3 | |
| FS-30 | 30 | 42.5 | 9.5 | ● | 1.5 | |
| FS-35 | 35 | 47.5 | 9.6 | ● | 1.8 | |
| FS-50 | 50 | 62.5 | 10.0 | ● | 2.5 | |
※1 重量は標準的な重量を示しています。
※2 ネオマフォーム単体（複合製品を含まない）の断熱性としています。
■優良断熱材（ＥＩ）認証制度について
|
「優良断熱材認証制度」は一般社団法人 日本建材・住宅設備産業協会が優れた品質管理のもとに安定した断熱性能を有する優良断熱材（EI）を認証する制度です。 省エネ基準適合義務化の断熱性能の確認において、JISと並ぶ第三者認証制度として利用できます。耐火下地システム
| ネオマフォームFS 耐火下地システム | 総厚 （mm） | 重量※3 (Kg/m２) | 熱抵抗※4 ［(m2・K)/W］ | |
|---|---|---|---|---|
| ネオマフォームFS | 一層目の強化石膏ボード | |||
| FS-20 | GB-F 12.5mm | 45 | 19.0 | 0.80 |
| FS-25 | 50 | 19.2 | 0.67 | |
| FS-30 | 55 | 19.3 | 0.58 | |
| FS-35 | 60 | 19.4 | 0.50 | |
| FS-50 | 75 | 19.8 | 0.37 | |
※3 重量はネオマフォームFS及び強化石膏ボードの標準的な重量を示し、強化石膏ボードの重量：9.8（kg/m2）にて算定しています。
※4 壁体はネオマフォーム及び普通石膏ボードのみで構成され、かつ以下の数値を用いて算定しています。
普通石膏ボード熱伝導率：0.22［W/（m・K）］、強化石膏ボード熱伝導率：0.24［W/（m・K）］、普通石膏ボード及び強化石膏ボードの熱抵抗：0.05［（m2・K）/W］、
室内側熱伝達抵抗：0.11［（m2・K）/W］、室外側熱伝達抵抗：0.04［（m2・K）/W］
部材 設計参考仕様
| 材質 | ・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板 （国土交通省大臣認定番号NM-8697）等 ・塗装溶融亜鉛めっき鋼板 （国土交通省大臣認定番号NM-8697） | 厚さ | 認定適合外装材一覧 参照 |
|---|---|---|---|
| 製品長さ | 12000mm以下 | ||
| 働き巾 | 105mm以上 | ||
| 山高さ | 12mm以上 |
認定適合外装材一覧［縦張指定］
※（ ）内数値は働き巾
角スパンドレル
t＝0.35mm以上
SP-148K （148mm）
SP-152K （152mm）
SP-165K （165mm）
SP-180K（3山） （180mm）
SP-180K（4山） （180mm）
SP-191K （191mm）
アートスパン
t＝0.4mm以上
漣アートスパン（SP-168S） （168mm）
SK-320角波
t＝0.35mm以上
SK-320角波 （320mm）
BIS工法
t＝0.4mm以上
I型 （350mm）
SK角波サイディング914
t＝0.4mm以上
SK-5 t=0.35mm以上
SK-1型 （750mm）
SK-2型 （750mm）
SK-3型 （750mm）
SK-5型 （800mm）
スパンドレル
SP-105J,SP-115F（H） ： t＝0.4mm以上
SP-150J,SP-160J： t＝0.5mm以上
SP-105J （105mm）
SP-115F（H） （115mm）
SP-150J （150mm）
SP-160F （160mm）
長尺角波914
t＝0.35mm以上
AF-10 （750mm）
BF-6 （780mm）
長尺角波455
t＝0.35mm以上
DF-2 （380mm）
FF-3 （365mm）
丸スパンドレル/ESメタルスパン-R
t＝0.4mm以上
SP-180MS （180mm）

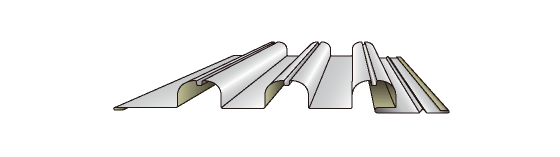

MS-R150 （150mm）
MS-R180 （180mm）
波板
t＝0.4mm以上
大波
中波
- ※ 本システムを用い耐火30分認定とする場合は、当該認定（FP03NE-0174）の内容（構成材料・納まり等）を確認いただき、それに適合するようにしてください。
- ※ 一層目の石膏ボード仕様は、強化石膏ボード（GB-F JIS A 6901)となります。ご注意ください。
- ※ 強化石膏ボードとネオマフォームFSとは、必ずパネル幅の1/2目地をずらして施工ください。
- ※ 本耐火システムは、壁30分耐火構造限定となります。
- ※ ネオマFS耐火下地システムは、複合（合成）耐火は取得しておりませんので、柱、梁等の耐火被覆が必要となります。
- ※ パネル及び施工精度により、板間にわずかな隙間が生じる事がありますが、耐火性能上、特に問題はありません。
- ※ ネオマフォームFSをクレーンで揚重する場合は、パネルにヘコミなどが生じないように、パネルに同梱されている角あて部にスリングをかけてください。
- ※ 石膏ボード面が雨など水漏れのないように十分にご注意ください。
- ※ ネオマ®は、旭化成建材（株）の登録商標です。
