SVタイプ
ボルトレス工法
SV-6型
低い山高とワイドな底巾による品のある折板
働き巾（mm） : 300,364,418,455
製品図

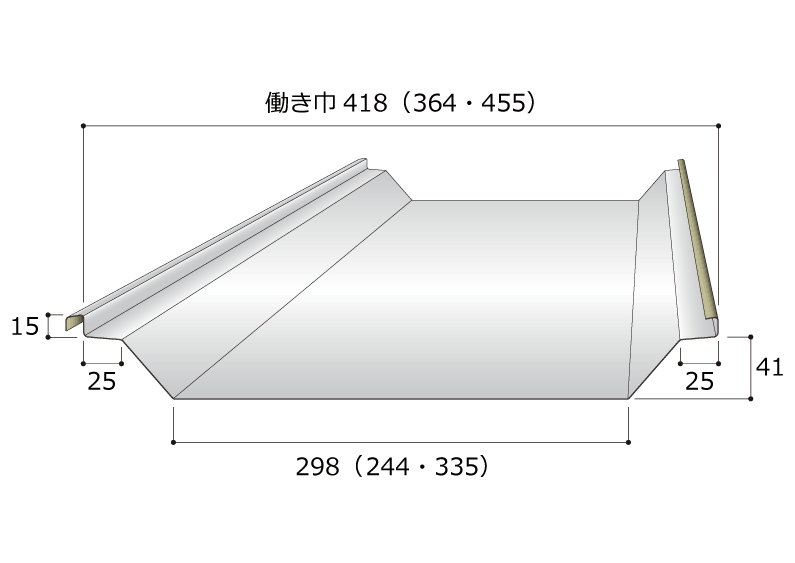

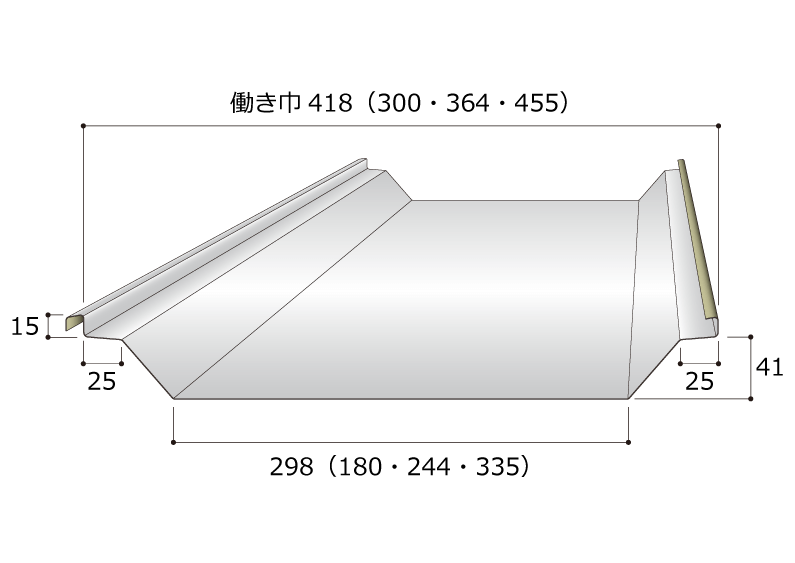

本体形状（単位：mm）
締結部
特長
改修に最適
瓦棒葺屋根などの葺替改修にも最適です。
美しい屋根
低い山高とワイドな底巾により、優美な屋根を演出します。
設計参考仕様
| 使用原板厚 | 0.4mm | m２当り必要m数 | 2.39（3.33・2.74・2.19）m |
|---|---|---|---|
| 使用原板巾 | 501（387・449・540）mm | 屋根勾配 | 3/100以上 |
| 働き巾 | 418（300・364・455）mm | 自然曲げ半径 | 100ｍ以上 |
| アーチ加工 | 10ｍ以上（サザナミ入り） | 裏貼り断熱材 | オプション |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装鋼板）
| 板厚 （mm） | 単位重量 （㎏/m2） |
|---|---|
| 0.4 | 4.00 |
断面性能

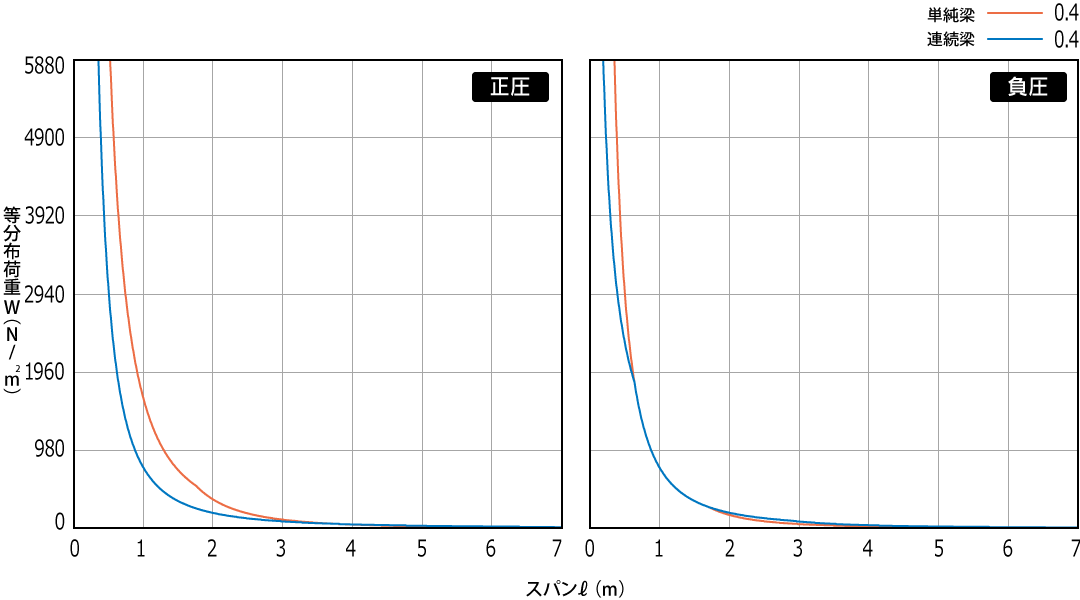

断面性能グラフ（参考）
参考値
| 板厚 | 単位重量 | 断面２次モーメント | 断面係数 | ||
|---|---|---|---|---|---|
| mm | kg/m2 | Ix（cm4/m） | Zx（cm3/m） | ||
| 正圧 | 負圧 | 正圧 | 負圧 | ||
| 0.4 | 4.00 | 5.5 | 2.5 | 1.5 | 0.7 |
- ※ 納期・仕様・耐火認定等については最寄りの営業店までお問い合わせください。
- ※ 性能値はJIS A 6514の耐力性能試験結果より算出したものです。
- ※ 片持梁は山高の5倍以内、もしくは別途強度計算をご依頼ください。
- ※ 接合部材は標準仕様となります。その他の接合部材を用いた工法については最寄りの営業店までお問い合わせください。
- ※ 屋根風圧力をご確認の上、適切な板厚の選択と安全な施工をお願い致します。
- ※ 電動シーマの設定によって調整が必要な場合があります。
附属部材
吊子

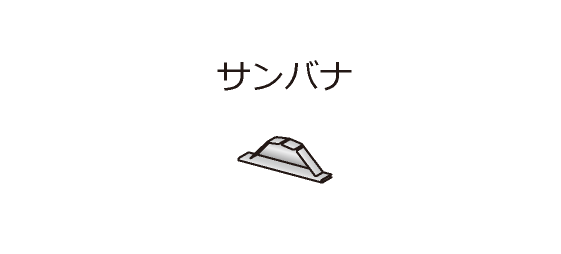

普通・軒先面戸

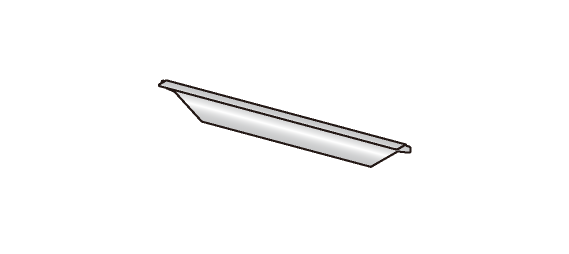

エプロン面戸
水上面戸
化粧フレーム
CADデータ
SV-6型
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | 下地 | CADデータ （要ログイン） | ||
| ST14-I01 | 一般部 | 鉄骨 | DXF | JWW | PDF |
| ST14-N01 | 軒先納め | 鉄骨 | DXF | JWW | PDF |
| ST14-K01 | ケラバ納め | 鉄骨 | DXF | JWW | PDF |
| ST14-T01 | 壁取合流れ方向 | 鉄骨 | DXF | JWW | PDF |
| ST14-T02 | 壁取合水平方向 | 鉄骨 | DXF | JWW | PDF |
| ST14-M01 | 棟納め | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
納め参考図
