立平葺タイプ
すっきりとした美しい屋根ライン
立平ロック32型
働き巾（mm） : 455
製品図
本体形状（単位：mm）
形状タイプ
構成イメージ図
【高弾性合成ゴム（ホットメルト）】
立平ロックには､高弾性合成ゴムを標準で上ハゼ内側に装填することが可能です。従来の止水材に比べ、耐熱フロー性や圧縮回復率に抜群の性能を発揮し､安定した止水性が得られます。極寒地における低温安定性も有しており､長期間にわたり安定した止水性能を維持します。

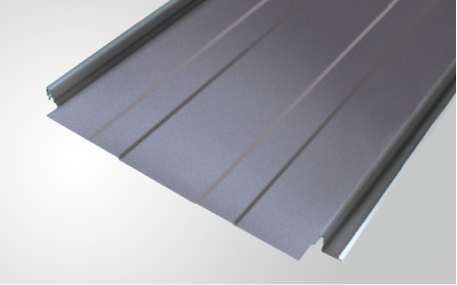

オプション
【切り欠き仕様】
軒先部をカットすることで、つかみ込みがスピーディな施工になり、すっきりした仕上がりとなります！
【切り欠き仕様について】
※葺き方向は水下から見た方向です。
設計参考仕様
| 使用原板巾 | 610mm | 屋根勾配 | 5/100以上 |
|---|---|---|---|

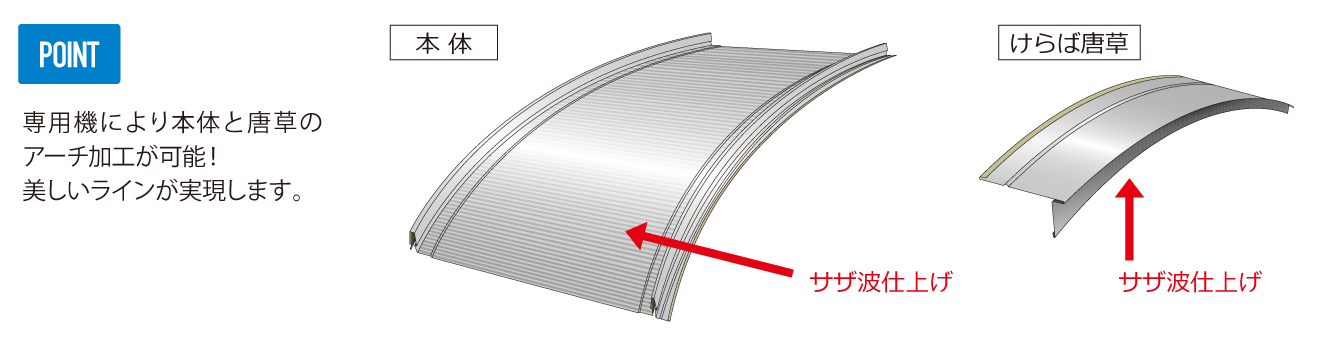

| 働き巾 | 455mm | アーチ加工 | 5m以上 |
| m２当り必要m数 | 2.2m | 裏貼り断熱材 | – |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装GL鋼板）
| 板厚 （mm） | 単位重量 （㎏/m2） |
|---|---|
| ［0.35］ | 3.96 |
| 0.4 | 4.48 |
| 0.5 | 5.54 |
使用材料
| 使用原板 | 板厚(mm) |
|---|---|
| ガルバリウム鋼板 | （0.35）0.4～0.5 |
| カラーGL鋼板 | |
| フッ素樹脂塗装GL鋼板 |
- ※ 製品タイプ・働き巾・裏貼材・納期等については最寄りの営業店までお問い合わせください。
- ※ 屋根風圧力を確認の上、適切な板厚の選択と安全な施工をお願い致します。
- ※ カラーステンレス鋼板については、別途お問い合わせください。
- ※ キャップ 標準色以外についてはご相談ください。
- ※ 鋼板製キャップの固定には、ブラインドリベット又は軒先用小口ビスΦ3.5×10Lをご使用ください。
- ※ 樹脂キャップにシーリングする際は、ポリカ専用のものをご使用ください。
附属部材（単位：mm）

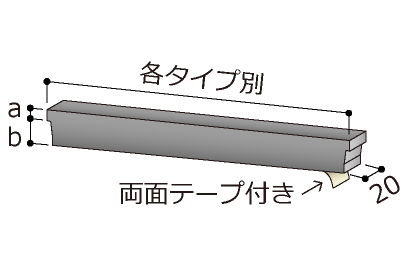

棟ウレタン面戸
a=3,b=33

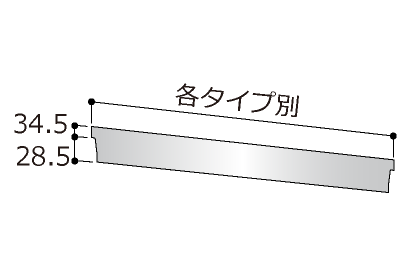

エプロン面戸
※各色対応可

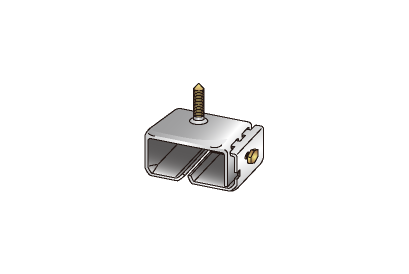

棟金具（溶融亜鉛めっき品） 剣先あり

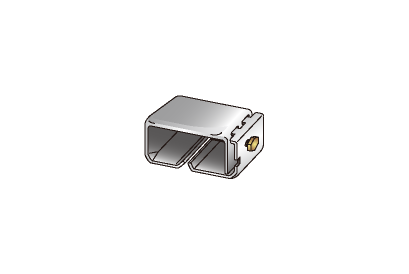

棟金具（溶融亜鉛めっき品） 剣先なし

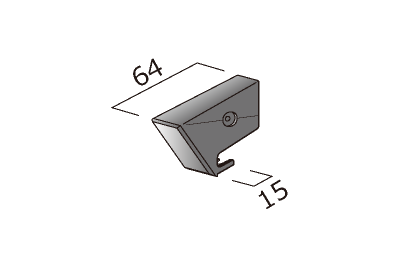

軒先キャップ 美先 外付け （樹脂製）
【標準色】
黒 / 茶 / 緑青 / ギングロ/ ホワイト / ダークブルー / モスグリーン

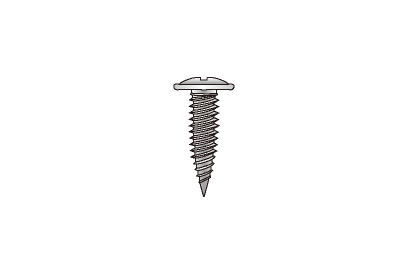

軒先キャップ 美先 固定専用ビス
Φ3.5×10L 100本/袋

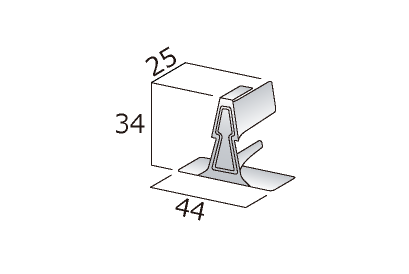

軒先キャップ 内入れ （鋼板製）
※軒先切り欠き用
【標準色】
黒 / 新茶 / こげ茶 / GL生地 / いぶし銀 / ブラックパール / シルバー / メタリックブラウン

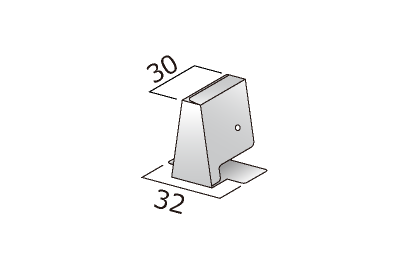

軒先キャップ 外付け （鋼板製）
【標準色】
黒 / 茶 / こげ茶 / GL生地 / いぶし銀 / ブラックパール / シルバー / メタリックブラウン

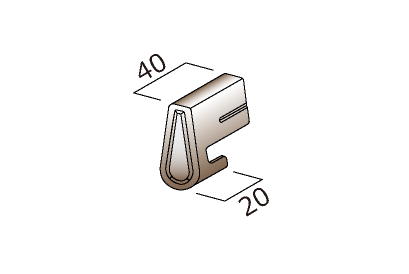

軒先キャップ 外付け （樹脂製）
【標準色】
黒 / 新茶 / 緑青 / 銀黒 / シルバー / モスグリーン / ダークブルー

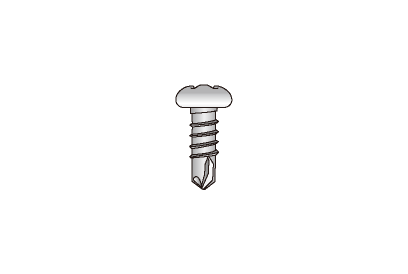

軒先キャップ 固定専用ビス
Φ3.5×10L 100本/袋
【標準色】
黒 / 新茶 / 緑青 / シルバー / ダークブルー / モスグリーン
雪止金具
パーフェクトロック アングル用 L3×40･L4×50兼用
L4×50まで可能
パーフェクトロック アングル用 L3×40専用
L3×40専用
パーフェクトロック 羽根240
パーフェクトロック 羽根180
ロックインパーフェクト アングル用 L4×50用
L4×50専用
ロックインパーフェクト アングル用 L3×40用
L3×40専用
ロックイン パーフェクト 羽根240
ロックインパーフェクト 羽根180
軒先用雪止 スノーヴィクトリー ヴィクトリーロック
サイズ：900×400、900×200 他：出隅、入隅、ミニ
CADデータ
納め参考図
