SSタイプ
ボルト工法
SS-600型
ワイドな働きで山高が低く、幅広い分野に使用可能な折板
働き巾（mm） : 600
屋根30分耐火構造
製品図
本体形状（単位：mm）
締結部
特長
優れた施工性
働き巾600mmのワイドで施工性に優れた屋根です。
あらゆる屋根にマッチ
一般住宅・工場・倉庫など広い応用範囲で、あらゆる屋根に施工が可能です。
屋根30分耐火構造認定
断熱亜鉛鉄板委員会取得
設計参考仕様
| 使用原板厚 | 0.5～1.0mm | 屋根勾配 | 3/100以上 |
|---|---|---|---|
| 使用原板巾 | 914mm | 自然曲げ半径 | 200m以上 |
| 働き巾 | 600mm | 裏張り断熱材 | オプション |
| m２当り必要m数 | 1.67m |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装鋼板）
| 板厚 （mm） | 単位重量 （㎏/m2） |
|---|---|
| 0.5 | 6.28 |
| 0.6 | 7.48 |
| 0.8 | 9.87 |
| 1.0 | 12.27 |
断面性能
断面性能グラフ（参考）
参考値
| 板厚 | 単位重量 | 断面２次モーメント | 断面係数 | ||
|---|---|---|---|---|---|
| mm | kg/m2 | Ix（cm4/m） | Zx（cm3/m） | ||
| 正圧 | 負圧 | 正圧 | 負圧 | ||
| 0.5 | 6.28 | 91.8 | 75.6 | 19.4 | 16.0 |
| 0.6 | 7.48 | 130.1 | 108.4 | 27.6 | 23.0 |
| 0.8 | 9.87 | 179.3 | 132.4 | 38.0 | 28.1 |
| 1.0 | 12.27 | 241.8 | 159.0 | 51.2 | 33.7 |
- ※ 納期・仕様・耐火認定等については最寄りの営業店までお問い合わせください。
- ※ 屋根風圧力をご確認の上、適切な板厚の選択と安全な施工をお願い致します。
- ※ 性能値はJIS A 6514の耐力性能試験結果より算出したものです。
- ※ 片持梁は山高の5倍以内、もしくは別途強度計算をご依頼ください。
- ※ 接合部材は標準仕様となります。その他の接合部材を用いた工法については最寄りの営業店までお問い合わせください。
附属部材
タイトフレーム
ケラバフレーム
普通・軒先面戸
換気面戸

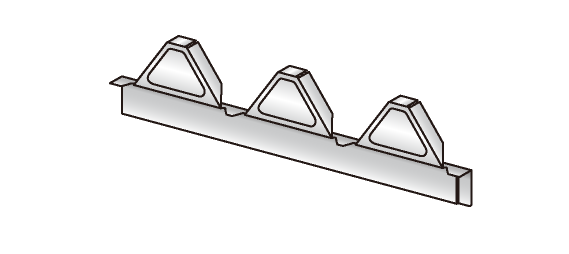

見切面戸
見切換気面戸
エプロン面戸
水上面戸
化粧フレーム
W面戸
共通部材
吊工法用座付ボルト5/16×30 3/8×40
吊り吉
中間ボルト
ランドマンボルト
インサートボルト
タイトスクリュービス（木下地用）
ルーフテクス
雪止金具
重ね式折板 谷用雪止 ガッチリ君 SS-600型用
谷用FB雪止め SS-600型用
谷用ボトムガード
折板雪止 三角段付・段なし SS600/SS500/ SS300 兼用
スーパーウィング 88用
バレーガード SS-600型用
L3×40用・L4×50用
CADデータ
SS-600型
一括ダウンロード
ファイル名 | 工法 | 収録データ | CADデータ （要ログイン） | ||
| ST17 | シングル葺 | ST17-I01~ST17-M02 | DXF | JWW | PDF |
| SW17 | 二重断熱工法 | SW17-I01~SW17-M02 | DXF | JWW | PDF |
| SH17 | 吊折板 | SH17-N01～SH17-M03 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
個別ダウンロード
◇シングル葺
ファイル名 | 単位 | 下地 | CADデータ （要ログイン） | ||
| ST17-I01 | 一般部 | 鉄骨 | DXF | JWW | PDF |
| ST17-N01 | 軒先納め | 鉄骨 | DXF | JWW | PDF |
| ST17-A01 | 軒先納め（前高） | 鉄骨 | DXF | JWW | PDF |
| ST17-K01 | ケラバ納め | 鉄骨 | DXF | JWW | PDF |
| ST17-T01 | 壁取合流れ方向（妻側） | 鉄骨 | DXF | JWW | PDF |
| ST17-T02 | 壁取合水平方向（水上） | 鉄骨 | DXF | JWW | PDF |
| ST17-M01 | 棟納め | 鉄骨 | DXF | JWW | PDF |
| ST17-M02 | 片棟納め | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
◇二重断熱工法
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| SW17-I01 | 一般部 | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-N01 | 軒先納め | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-A01 | 軒先納め（前高） | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-K01 | ケラバ納め | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-T01 | 壁取合流れ方向（妻側） | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-T02 | 壁取合水平方向（水上） | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-M01 | 棟納め | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
| SW17-M02 | 片棟納め | ダンボ６６ | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
◇吊折板
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| SH17-N01 | 水下部 | - | 鉄骨 | DXF | JWW | PDF |
| SH17-N02 | 水下部 | 梁貫通部 | 鉄骨 | DXF | JWW | PDF |
| SH17-K01 | けらば部 | けらば包み | 鉄骨 | DXF | JWW | PDF |
| SH17-K02 | けらば部 | 幕板納め | 鉄骨 | DXF | JWW | PDF |
| SH17-M01 | 水上部 | - | 鉄骨 | DXF | JWW | PDF |
| SH17-M02 | 水上部 | 水上包み | 鉄骨 | DXF | JWW | PDF |
| SH17-M03 | 水上部 | 幕板納め | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
リフォーム工法
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | 下地 | CADデータ （要ログイン） | ||
| RS13-I01 | 一般部 | 鉄骨 | DXF | JWW | PDF |
| RS13-N01 | 軒先納め | 鉄骨 | DXF | JWW | PDF |
| RS13-A01 | 軒先納め（前高軒樋） | 鉄骨 | DXF | JWW | PDF |
| RS13-K01 | ケラバ納め | 鉄骨 | DXF | JWW | PDF |
| RS13-T01 | 壁取合流れ方向（妻側） | 鉄骨 | DXF | JWW | PDF |
| RS13-T02 | 壁取合水平方向（水上） | 鉄骨 | DXF | JWW | PDF |
| RS13-M01 | 棟納め | 鉄骨 | DXF | JWW | PDF |
| RS13-M02 | 片棟納め | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
