天井一体型高断熱折板屋根
断熱フラットCIパッケージ
KOUDANNNETSUSEPANYANE
高強度折板+天井断熱をスピーディーに施工
SV工法 製品図
構成図
建物の用途により結露発生の恐れがあります。
事前にご相談ください。
SV工法 耐火認定仕様
| タイプ | SV-2型シリーズ※1 | |||||||
|---|---|---|---|---|---|---|---|---|
| 使用原板厚 | 0.8～1.0mm | |||||||
| 裏貼材 | フネンエース （無機質高充填フォームプラスチック4mm） | スーパーフェルトンⅡ （ガラス繊維シート5mm） | フネンエース （無機質高充填フォームプラスチック4mm） | スーパーフェルトンⅡ （ガラス繊維シート5mm） | ||||
| 断熱材 | フェノールフォーム保温板t=25mm 密度40kg/m2以上 | グラスウール保温板 t=25mm 密度40kg/m2以上 | ||||||
| 副資材 | 支持間隔：4.0m以下 ジョイナー：t=0.5mm以上（55%アルミ亜鉛 等） タイトフレーム：t=2.3mm以上（めっき・SUS） 補助ジョイナー：あり又はなし（0.27×30×11mm以上） 吊子：t=1.0mm以上（めっき・SUS） | |||||||
※1 SV-1型は認定上対応可能ですが、附属部材およびボードが特注となります。
タイトロック500工法 製品図
構成図
建物の用途により結露発生の恐れがあります。
事前にご相談ください。
タイトロック500工法 耐火認定仕様
| タイプ | タイトロック500 | |
|---|---|---|
| 使用原板厚 | 0.8～1.0mm | |
| 裏貼材 | フネンエース （無機質高充填フォームプラスチック4mm） | スーパーフェルトンⅡ （ガラス繊維シート5mm） |
| 断熱材 | グラスウール保温板 t=25〜50mm 密度40kg/m2以上 | |
| 副資材 | 支持間隔：4.0m以下 ジョイナー：t=0.4mm以上（55%アルミ亜鉛 等） タイトフレーム：t=2.3mm以上（めっき） 補助ジョイナー：あり又はなし（0.27×30×25mm以上） | |
タイトロック500工法 施工手順
SV工法 附属部材（単位：mm）
タイトフレーム 専用吊子
縦ジョイナー
横ジョイナー
ボードのジョイントが見える場合に使用

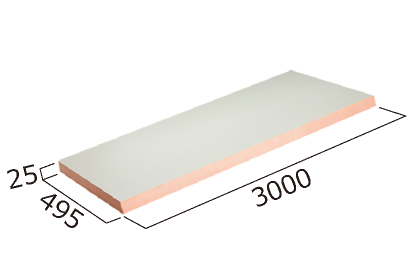

フェノバボード フネンSK
1.5㎏/m2
化粧グラスウールボード
※ スケッチサイズは要相談
タイトロック500 附属部材（単位：mm）
タイトフレーム
縦ジョイナー
横ジョイナー
ボードのジョイントが見える場合に使用
化粧グラスウールボード
※スケッチサイズは要相談 （t=25又はt=50）
標準密度 48㎏/m3
