化粧パネル
鼻隠し
HANAKAKUSHI
美しい軒先外観をつくる多彩なラインアップ。
金属屋根メーカーならでは信頼の品質と
優れた施工性を誇ります。
金属屋根メーカーならでは信頼の品質と
優れた施工性を誇ります。
製品図
本体形状（単位：mm）
設計参考仕様
| タイプ (標準規格) | 本体ジョイントプレス式*1 | 別途ジョイント部材 | 標準色*2〜4 | ||||
|---|---|---|---|---|---|---|---|
| 本体板厚 | 本体長さ | 働き長さ | 本体板厚 | 本体（働き）長さ | |||
| FBⅡ-300型 | 0.5~0.6 | 4,050 | 4,000 | 0.8 | 4,000 | ●U14W あおいろNC ●B24W AあまいろNC ●B43W AぞうげいろNC ●U52W わかばいろNC ●U58W みどりいろNC ●U65W はいいろNC ●U12W しんちゃNC ●U76W しろがねいろNC ●B02W AしろいろNC GL生地 | |
| FDⅡ-300型 | 0.5~0.6 | 4,050 | 4,000 | – | – | ||
| FPⅡ-300型 | 0.5~0.6 | 4,050 | 4,000 | 0.8 | 4,000 | ||
| M-300型 | – | – | – | 0.5~0.6 | 4,000 | ||
| FB-450型 | 0.5~0.6 | 4,050 | 4,000 | 0.8 | 4,000 | ||
| FB-600型 | – | – | – | 0.8 | 4,000 | ||
＊1 プレス式ジョイント部の長さは全て50mmです。 働き長さは本体長さより50mm短くなりますのでご注意ください。
＊2 色調はWEB表示のため、実際の色とは若干異なって見えます。
＊3 色調は総合カタログP.317 「和み-FIT GL つやあり」をご参照ください。
＊4 標準色以外も対応可能です。 詳細は最寄りの営業店までお問い合わせください。
※ 本体長さについては、乱尺サイズの対応も可能です。
※ FB-350/400/500型などベンダー加工による特注サイズの対応も可能です。

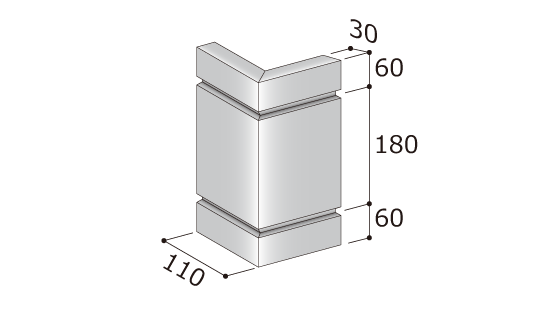

コーナー部材（単位：mm）
出隅（プレス式）
出隅（簡易式）
FBⅡ・FPⅡ-300型：A30/B300/C30
FDⅡ-300型：A30/B300/C70
FB-450型：A30/B450/C50
FB-600型：A40/B600/C60
入隅（簡易式）
FBⅡ・FPⅡ-300型：A83/B300/C30
FDⅡ-300型：A83/B300/C30
FB-450型：A83/B450/C30
FB-600：A100/B600/C40
ハゼ折板用取付金具
ハゼ折板用取付金具（単位：mm）
留太
【材質】
・高耐食性めっき鋼板
・ドブめっき
SVスタット
【材質】
・亜鉛めっき
・ドブめっき
・ステンレス
（受注生産）
マルチグリップ
【材質】
・ドブめっき
・ステンレス
受け金具（単位：mm）
ベストアングルⅡ
ベストアングルⅡ足金具寸法・けらば方向 対応表
| 金具足長さ （mm） | 折板タイプ | SV-1 | SV-2 | SV-3 | SV-5 | SS-600 | SS-500 | SS-300 |
|---|---|---|---|---|---|---|---|---|
| 折板働き巾（mm） | 333 | 500 | 300 | 550 | 600 | 500 | 300 | |
| 穴あけピッチ（mm） | 333 | 500 | 300 | 550 | 200 | 250 | 300 | |
| 438 | 締結箇所数 | 2ヶ所 | 2ヶ所 | 2ヶ所 | 2ヶ所 | 2ヶ所 | ||
| 672 | 2ヶ所 | 2ヶ所 | ||||||
| 779 | 3ヶ所 | 3ヶ所 | 4ヶ所 | 3ヶ所 | 3ヶ所 | |||
| 1208 | 4ヶ所 | 3ヶ所 | 4ヶ所 | 3ヶ所 | 5ヶ所 | 4ヶ所 |
ハゼ折板用取付金具 取付方法(参考)
- ※ 金具の詳細については最寄りの営業店までお問い合わせください。
