SK-333・SK-320・SK-300角波
KAKUNAMI SK 333 320 300
スパンの美しさを合わせ持つ角波材
働き巾（mm） : 300,320,333
製品図

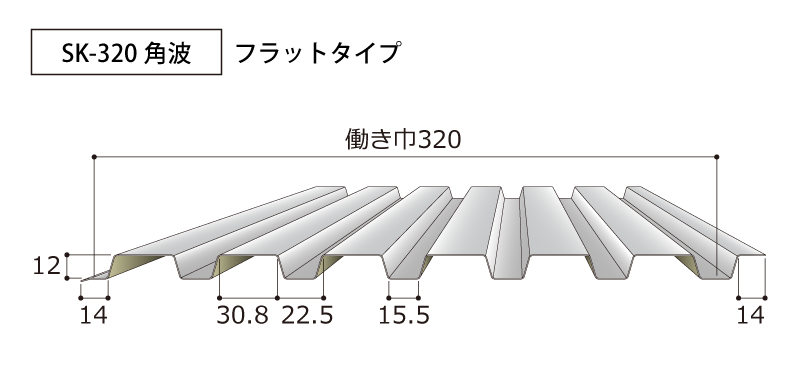

本体形状（単位：mm）
特長
優れた施工性
重ねてビス止めしていく事により、施工がスピーディです。
ライン美の高級感
浅く・やわらかい直線の美しさが意匠性を高めます。
幅広い施工範囲
外壁・パラペット部・天井など幅広い範囲で応用が可能です。
設計参考仕様
| タイプ | SK-333角波 | SK-320角波 | SK-300角波 |
|---|---|---|---|
| 使用原板厚 | 0.35～0.4mm | ||
| 使用原板巾 | 455mm | ||
| 働き巾 | 333mm | 320mm | 300mm |
- ※ 納期・仕様等については最寄りの営業店までお問い合わせください。
- ※ 上記以外の板厚については、別途ご相談ください。
- ※ 胴縁間隔は風力圧力および防耐火認定を考慮し、十分ご検討ください。
CADデータ
ＳＫ－３３３角波
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | 下地 | CADデータ （要ログイン） | ||
| GO36-M01 | 土台水切 | 鉄骨・木造 | DXF | JWW | PDF |
| GO36-I01 | 入隅 | 鉄骨・木造 | DXF | JWW | PDF |
| GO36-D01 | 出隅 | 鉄骨・木造 | DXF | JWW | PDF |
| GO36-K01 | 開口部廻り | 鉄骨・木造 | DXF | JWW | PDF |
| GO36-O01 | 見上見切縁 | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
