長尺板タイプ
和風調長尺金属瓦
かわら418
KAWARA418
瓦棒葺きの改修にも対応できる和風長尺金属瓦
働き巾（mm） : 418
製品図
本体形状（単位：mm）
| ※オーダーは必要段数（1 段 =ピッチ270mm×働き巾418mm）にて対応致します。 |
特長
軽量で地震に強い屋根
屋根重量は日本瓦の1/6以下と軽く､柱･梁等への荷重負担を軽減し､地震災害時に強い屋根材です。
優れた施工性
指定段数による長尺一枚板を取り付ける縦張り工法でスピーディーに施工でき、工期の短縮をはかれます。
伝統的な美の味わい
日本瓦の美しい波を表現しており、深みのある独特の味わいがあります。
瓦棒葺屋根のリフォームに最適
働き巾が瓦棒葺418㎜と同寸法のため､重ね葺きが可能です。作業中の室内への影響はなく､短期間で仕上がります。
設計参考仕様
| 使用原板名 | ・耐摩カラーGL鋼板 ・カラーステンレス※ ・フッ素樹脂塗装GL鋼板・銅板※ ・耐摩フッ素樹脂塗装GL鋼板 | 働き巾 | 418mm |
|---|---|---|---|
| m２当り必要m数 | 2.39m | ||
| 使用原板厚 | 0.5mm | 屋根勾配 | 25/100以上 |
| 単位重量 | 6.6kg/m２ | 裏貼り断熱材 | ポリエチレンフォーム（標準） |
| 使用原板巾 | 610mm |
※カラーステンレス・銅板については納期をご確認ください。
※商品の外観・仕様は改善のため予告なしに変更することがあります。
※裏貼りの色は、ロットにより多少異なります。
色調
［耐摩カラーSGL鋼板］ 標準色
［ネオタイマ］ ※2025年廃盤予定
［フッ素樹脂塗装GL鋼板］ 準標準色
- ※色調はWEB表示のため、実際の色とは若干異なって見えます。
- ※標準色以外についてはご相談ください。
- ※在庫状況のご確認をお願いします。
附属部材（単位：mm）
軒先捨唐草
軒先巴面戸
軒先一文字面戸
けらば瓦・軒先けらば瓦
※指定寸法可能
けらば包み・専用化粧板
※指定寸法可能
けらば捨て水切
※指定寸法可能
けらばウレタン面戸
棟エプロン面戸
棟ウレタン面戸
雨押え
棟包み
丸棟瓦 1段
丸棟瓦 3段
丸棟瓦 小口フサギ
調整丸棟瓦
3連 丸棟瓦
※丸棟瓦3段との併用はできません
角棟飾り（大）
※在庫限り
角棟飾り（小）
※在庫限り
棟瓦（大）
棟瓦（小）

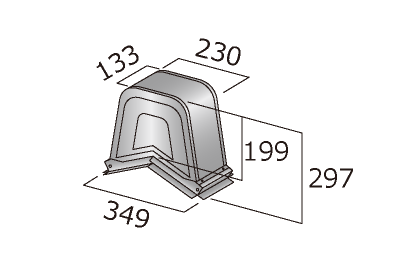

海津鬼瓦（大）
海津鬼瓦（小）
主棟巴
隅棟剣先
飾り棟板
太目地（HG-42）h=250、ℓ=450
細目地（HG-43）h=150、ℓ=900
谷樋
隅棟エプロン面戸
※ 現場折り曲げ加工
ルシーラ（EPDMゴム） 〇 谷、隅棟用
リッヂベンツ 〇 棟換気用
①ℓ=1820、w=（上）110（下）55、t=21
②ℓ=1220、w=（上）141（下）64、t=24
断熱ボード（4段） 〇 耐熱難燃発泡性樹脂
ℓ＝P270×4段
雪止金具
（小）L3×40専用
（大）L4×50専用
取付けサドル
※雪止下地用
防水テープ（セルシール）
w=20、t=5、ℓ=15m
※軒先面戸用
取付けビス パッキン付き専用木下地ビス
※取付けビスには専用ビットが必要です

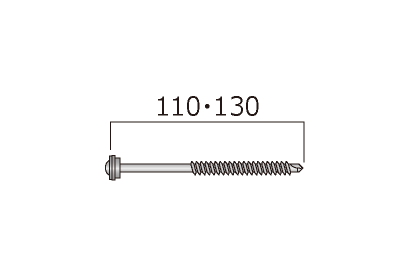

取付けビス パッキン付き専用鉄骨下地ビス
※取付けビスには専用ビットが必要です
取付けビス タッピングビス
※取付けビスには専用ビットが必要です
取付けビス セルフドリリングビス
※取付けビスには専用ビットが必要です
CADデータ
かわら４１８
一括ダウンロード
ファイル名 | 工法 | 収録データ | CADデータ （要ログイン） | ||
| KM05 | 通常工法 | KM05-I01~KM05-M03 | DXF | JWW | PDF |
| KD05 | 断熱ボード仕様 | KD05-I01~KD05-M03 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
個別ダウンロード
◇通常工法
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| KM05-I01 | 一般部 | - | 木造 | DXF | JWW | PDF |
| KM05-N01 | 軒先納め | - | 木造 | DXF | JWW | PDF |
| KM05-K01 | ケラバ納め | - | 木造 | DXF | JWW | PDF |
| KM05-T01 | 壁取合流れ方向（妻側） | - | 木造 | DXF | JWW | PDF |
| KM05-T02 | 壁取合水平方向（水上） | - | 木造 | DXF | JWW | PDF |
| KM05-M01 | 棟納め | 平棟 | 木造 | DXF | JWW | PDF |
| KM05-M02 | 棟納め | 丸棟瓦3段 | 木造 | DXF | JWW | PDF |
| KM05-M03 | 棟納め | 3連丸棟瓦 | 木造 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
◇断熱ボード仕様
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| KD05-I01 | 一般部 | - | 木造 | DXF | JWW | PDF |
| KD05-N01 | 軒先納め | - | 木造 | DXF | JWW | PDF |
| KD05-K01 | ケラバ納め | - | 木造 | DXF | JWW | PDF |
| KD05-T01 | 壁取合流れ方向（妻側） | - | 木造 | DXF | JWW | PDF |
| KD05-T02 | 壁取合水平方向（水上） | - | 木造 | DXF | JWW | PDF |
| KD05-M01 | 棟納め | 平棟 | 木造 | DXF | JWW | PDF |
| KD05-M02 | 棟納め | 丸棟瓦3段 | 木造 | DXF | JWW | PDF |
| KD05-M03 | 棟納め | 3連丸棟瓦 | 木造 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
リフォーム工法
一括ダウンロード
ファイル名 | 工法 | 収録データ | CADデータ （要ログイン） | ||
| RK27 | 瓦棒改修 | RK27-I01~RK27-M03 | DXF | JWW | PDF |
| RD27 | 瓦棒改修(断熱ボード) | RD27-I01~RD27-M03 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
個別ダウンロード
◇通常工法
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| RK27-I01 | 一般部 | - | 木造 | DXF | JWW | PDF |
| RK27-N01 | 軒先納め | - | 木造 | DXF | JWW | PDF |
| RK27-K01 | ケラバ納め | - | 木造 | DXF | JWW | PDF |
| RK27-T01 | 壁取合流れ方向（妻側） | - | 木造 | DXF | JWW | PDF |
| RK27-T02 | 壁取合水平方向（水上） | - | 木造 | DXF | JWW | PDF |
| RK27-M01 | 棟納め | 平棟 | 木造 | DXF | JWW | PDF |
| RK27-M02 | 棟納め | 丸棟瓦3段 | 木造 | DXF | JWW | PDF |
| RK27-M03 | 棟納め | 3連丸棟瓦 | 木造 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
◇断熱ボード仕様
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| RD27-I01 | 一般部 | - | 木造 | DXF | JWW | PDF |
| RD27-N01 | 軒先納め | - | 木造 | DXF | JWW | PDF |
| RD27-K01 | ケラバ納め | - | 木造 | DXF | JWW | PDF |
| RD27-T01 | 壁取合流れ方向（妻側） | - | 木造 | DXF | JWW | PDF |
| RD27-T02 | 壁取合水平方向（水上） | - | 木造 | DXF | JWW | PDF |
| RD27-M01 | 棟納め | 平棟 | 木造 | DXF | JWW | PDF |
| RD27-M02 | 棟納め | 丸棟瓦3段 | 木造 | DXF | JWW | PDF |
| RD27-M03 | 棟納め | 3連丸棟瓦 | 木造 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
納め参考図
