段葺タイプ
美しい段葺きの水平ライン
SLルーフ3型
SL ROOF3
彫の深い段差が重厚感を演出
働き巾（mm） : 300
製品図
本体形状（単位：mm）
締結部
設計参考仕様
| 使用原板厚 | 455mm | 屋根勾配 | 30/100以上（一般地域 標準） |
|---|---|---|---|
| 働き巾 | 300mm | 裏貼り断熱材 | オプション |
| m２当り必要m数 | 3.33m |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装鋼板）
| 板厚 （mm） | 単位重量 （㎏/m2） |
|---|---|
| 0.35 | 4.48 |
| 0.4 | 5.08 |
| 0.5 | 6.28 |
- ※ 取付け間隔は＠455㎜以内でお願い致します。
- ※ 納期・仕様・耐火認定等については最寄りの営業店までお問い合わせください。
- ※ 鋼板・カラーステンレスについてはご相談ください。
- ※ 日鉄鋼板（株）製の附属部材です。 寸法など詳細については最寄りの営業店までお問い合わせください。
- ※ エバールーフ®︎は日鉄鋼板（株）の登録商標です。
附属部材
軒先唐草 木造下地用
L=2,438mm
軒先唐草1 金属たるき用
L=2,438mm
軒先唐草2 金属たるき用
L=2,438mm
けらばキャップ
降り棟ジョイント 裏板
※必ず屋根勾配をご指定ください
降り棟ジョイント 化粧カバー
※必ず屋根勾配をご指定ください

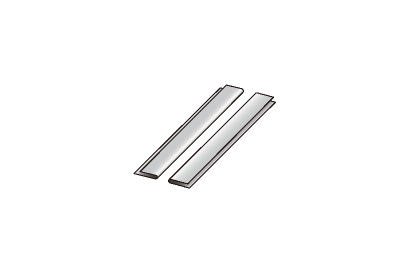

降り棟ジョイント 差し込み片
※必ず屋根勾配をご指定ください
セットバック唐草 リフォーム用
L=2,438mm
アルミ軒先唐草 木造下地用
L=4,000mm
アルミ軒先唐草 金属たるき用
L=4,000mm
アルミけらば唐草
L=4,000mm
一体型横ジョイント
雨押え
L=2,438mm
けらば唐草
L=2,438mm
棟包み
L=2,438mm
谷板
L=2,438mm
けらば捨板
横ジョイント 裏板
横ジョイント 化粧カバー
横ジョイント 差し込み片
雪止金具
きたぐに 段葺用 羽根240
後付2本止
きたぐに 段葺用 羽根240 アングル用
L4×50まで可能
後付2本止
きたぐに 段葺用 羽根180・羽根130
後付1本止
きたぐに 段葺 グリップ アングル用 ツイン
L4×50まで可能
後付1本止
きたぐに 段葺用 羽根180・羽根130（ステン段足付）
先付
きたぐに段葺用 三角棚なしアングル用（ステン段足付）
L4×50まで可能
先付
軒先用雪止 スノーヴィクトリー ヴィクトリーロック（2本止）･（1本止）
サイズ：900×400、900×200
他：出隅、入隅、ミニ
CADデータ
一括ダウンロード
ファイル名 | 工法 | 収録データ | CADデータ （要ログイン） | ||
| YT03 | 鉄骨 | YT03-N01~YT03-J02 | DXF | JWW | PDF |
| YM03 | 木造 | YM03-N01~YM03-J02 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
個別ダウンロード
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| YT03-N01 | 軒先部 | - | 鉄骨 | DXF | JWW | PDF |
| YT03-K01 | ケラバ部 | けらば唐草 | 鉄骨 | DXF | JWW | PDF |
| YT03-K02 | ケラバ部 | けらばキャップ | 鉄骨 | DXF | JWW | PDF |
| YT03-T01 | 壁取合部（流れ方向） | - | 鉄骨 | DXF | JWW | PDF |
| YT03-T02 | 壁取合部（水平方向） | - | 鉄骨 | DXF | JWW | PDF |
| YT03-M01 | 棟部 | - | 鉄骨 | DXF | JWW | PDF |
| YT03-J01 | 横ジョイント部 | - | 鉄骨 | DXF | JWW | PDF |
| YT03-J02 | 横ジョイント部 | 一体型 | 鉄骨 | DXF | JWW | PDF |
| YM03-N01 | 軒先部 | - | 木造 | DXF | JWW | PDF |
| YM03-K01 | ケラバ部 | けらば唐草 | 木造 | DXF | JWW | PDF |
| YM03-K02 | ケラバ部 | けらばキャップ | 木造 | DXF | JWW | PDF |
| YM03-T01 | 壁取合部（流れ方向） | - | 木造 | DXF | JWW | PDF |
| YM03-T02 | 壁取合部（水平方向） | - | 木造 | DXF | JWW | PDF |
| YM03-M01 | 棟部 | - | 木造 | DXF | JWW | PDF |
| YM03-J01 | 横ジョイント部 | - | 木造 | DXF | JWW | PDF |
| YM03-J02 | 横ジョイント部 | 一体型 | 木造 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
