R型折板屋根
種類豊富のR型折板屋根
アールライン
R TYPE SEPPANNKOUHOU
軒先の機能と意匠性を高める美しいRライン。
製品図
注文時必要寸法 (別紙にて図面が必要となります)
参考構成図
注） ①・③についてはタイトフレーム芯からアール開始点までとなります。
特長
優れた経済性
ソフトで品性豊かな軒先デザインを演出します。
美しい外観
R角度は、建物の形状に合わせ規定範囲以内で調整可能です。
設計参考仕様
| 折板タイプ | SV-1型 | 新々SV-2型 | SSV-2型 | SV-3型 | SS-600型 | SS-500型 | SS-300型 | スレッシュルーフ （650タイプ） | やまなみ1型 |
|---|---|---|---|---|---|---|---|---|---|
| 使用原板厚 | 0.8～1.0mm | 0.8～1.0mm | 0.6～0.8mm | 0.6～0.8mm | 0.6～0.8mm | 0.8～1.0mm | 0.5mm | 0.5mm | |
| 使用原板巾 | 610mm | 762mm | 457mm | 914mm | 914mm | 610mm | 914mm | 914mm | |
| 働き巾 | 333mm | 500mm | 300mm | 600mm | 500mm | 300mm | 650mm | 650mm | |
| 使用原板 | ガルバリウム鋼板・カラーGL鋼板 他 | ||||||||
| 曲げ半径(R) | 通常リブ 450 玉リブ 600 | 通常リブ 450 | 通常リブ 450 玉リブ 550 | 玉リブ 350 | 通常リブ 350 | 通常リブ 450 | 通常リブ 230 | 通常リブ 250 | |
| 裏貼り断熱材 | ポリエチレンフォーム4mm （4mm以上の厚さについては軒先はずしにて行う） | ポリエチレンフォーム4mm | |||||||
長さ計算早見表
※ℓ1・ℓ5の長さは200mm以上としてください。
※ℓ2+ℓ3＝3m（ℓ3は2m）以上としてください。
※ℓ2・ℓ4の長さは早見表を参照してください。
ℓ2/ℓ4長さ早見表
| SV-1型 | SV-2シリーズ | SV-3型 | SS-600型 | SS-500型 | SS-300型 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 450R | 600R | 450R | 550R | 350R | 350R | 450R | 450R | |||||||||
| a屋根勾配 | ℓ2 | ℓ4 | ℓ2 | ℓ4 | ℓ2 | ℓ4 | ℓ2 | ℓ4 | ℓ2 | ℓ4 | ℓ2 | ℓ4 | ℓ2 | ℓ4 | ℓ2 | ℓ4 |
| （ 0°） | 989 | 989 | 1225 | 1225 | 981 | 981 | 1138 | 1138 | 691 | 691 | 691 | 691 | 942 | 942 | 981 | 981 |
| 1/100（0.6°） | 983 | 996 | 1216 | 1233 | 975 | 988 | 1131 | 1146 | 686 | 695 | 686 | 695 | 936 | 948 | 975 | 988 |
| 1/50（1.1°） | 977 | 1001 | 1210 | 1240 | 969 | 993 | 1124 | 1152 | 682 | 699 | 682 | 699 | 930 | 954 | 969 | 993 |
| 1/30（1.9°） | 968 | 1010 | 1199 | 1250 | 961 | 1002 | 1114 | 1162 | 676 | 705 | 676 | 705 | 922 | 962 | 961 | 1002 |
| 1/15（3.8°） | 947 | 1031 | 1173 | 1276 | 940 | 1023 | 1090 | 1186 | 662 | 720 | 662 | 720 | 902 | 982 | 940 | 1023 |
| 1/10（5.7°） | 926 | 1052 | 1147 | 1302 | 919 | 1043 | 1066 | 1210 | 647 | 735 | 647 | 735 | 882 | 1002 | 919 | 1043 |
アールライン対応屋根形状
はぜ締め折板

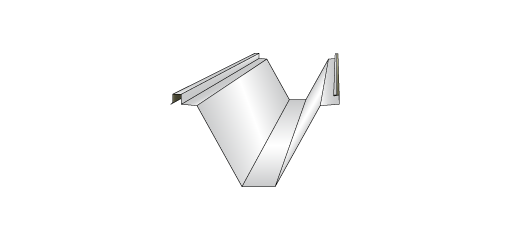

SV-1型
SSV-2型

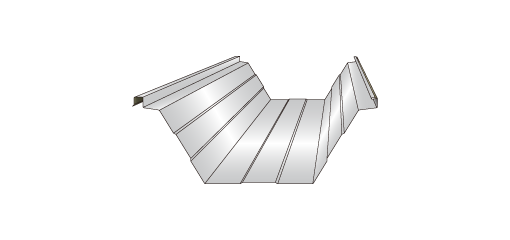

新々SV-2型

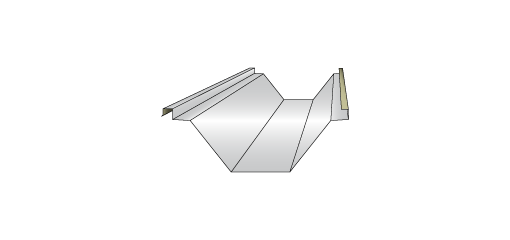

SV-3型
重ね葺き折板

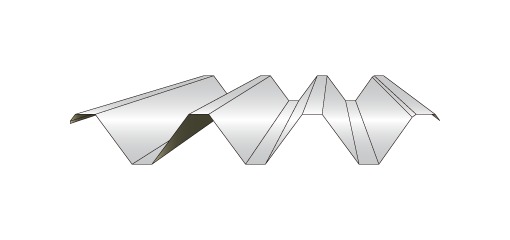

SS-600型

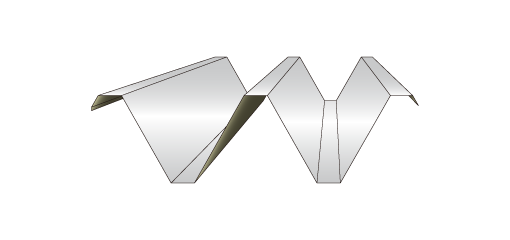

SS-500型

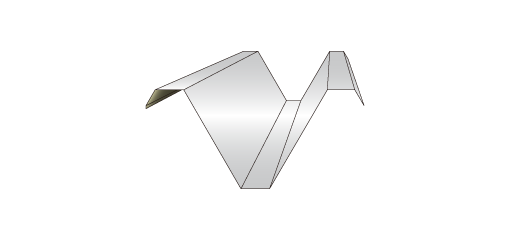

SS-300型
スレート改修

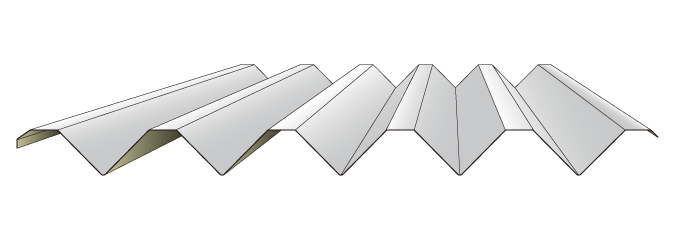

スレッシュルーフ（大波タイプ）

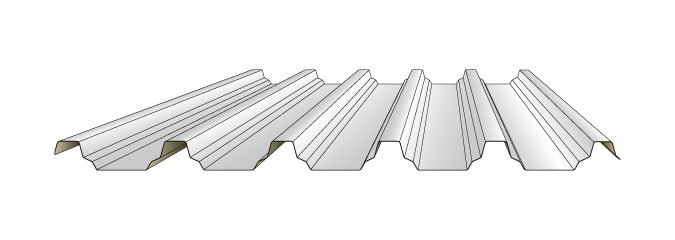

エバールーフやまなみ1型
リブ形状タイプ
玉リブ
形状リブ
- ※ 詳細については最寄りの営業店までお問い合わせください。
