アーチ屋根
シンプルなデザインで美しいアーチライン
湾曲瓦棒
WANKYOKU KAWARABOU
瓦棒で作り出す美しいアーチライン
働き巾（mm） : 418,455
製品図
本体形状（単位：mm）
構成図
設計参考仕様
| 使用原板巾 | 457mm | 500mm |
|---|---|---|
| キャップ使用原板巾 | 91mm | 91mm |
| 通し吊子使用原板巾 | 112mm | 112mm |
| 働き巾 | 418mm | 455mm |
| m2当り必要m数 | 2.39m | 2.2m |
| 屋根勾配 | – | |
| 自然曲げ半径 | – | |
| アーチ加工 | 3m以上 | |
| 裏張り断熱材 | 不可 | |
| 吊子仕様 | 通し吊子又は部分吊子 | |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装GL鋼板）
| 働き巾(mm) | 板厚(mm) | 単位重量（㎏/m2） |
|---|---|---|
| 418 | 0.35 | 4.65 |
| 0.4 | 5.27 | |
| 455 | 0.35 | 4.55 |
| 0.4 | 5.16 |
- ※ 販売地域の成型機の設置状況によって対応が異なる場合がありますので、ご相談ください。
- ※ 納期・耐火認定・仕様・働き等については最寄りの営業店までお問い合わせください。
- ※ 板厚の組合せによって成型・施工が困難な場合がありますので、ご相談ください。
- ※ 部分吊子については、各営業店により取扱いが異なりますので、お問い合わせください。
- ※ 単位重量には、キャップ・通し吊子の重量が含まれております。使用原板厚は本体と同様です。
- ※ カラーステンレス鋼板については、別途お問い合わせください。
部分吊子（単位：mm）
三晃式A厚 穴無し
三晃式A2厚
三晃式B厚
三晃式C厚

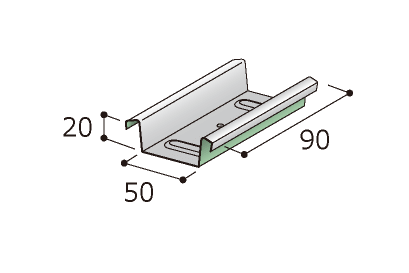

林式２型
