SVタイプ
ボルトレス工法
SV-7型
重ね折板150型をはぜ締め折板へリフレッシュ
働き巾（mm） : 250
屋根30分耐火構造
製品図
本体形状（単位：mm）
締結部
特長
優れた作業性
断熱金具の取付けが簡単で、作業性に優れています。
SS-500型屋根の改修に最適！
重ね折板SS-500型を剥がさず、ボルトレス折板に改修が可能です。
設計参考仕様
| 使用原板厚 | 0.6～0.8mm | 屋根勾配 | 3/100以上 |
|---|---|---|---|
| 使用原板巾 | 457mm | 自然曲げ半径 | 200m以上 |
| 働き巾 | 250mm | 裏貼り断熱材 | オプション |
| m２当り必要m数 | 4.0m |
使用原板厚 （GL生地・カラーGL鋼板・フッ素樹脂塗装鋼板）
| 板厚 （mm） | 単位重量 （㎏/m2） |
|---|---|
| 0.6 | 8.98 |
| 0.8 | 11.84 |
断面性能
断面性能グラフ（参考）
参考値
| 板厚 | 単位重量 | 断面２次モーメント | 断面係数 | ||
|---|---|---|---|---|---|
| mm | kg/m2 | Ix（cm4/m） | Zx（cm3/m） | ||
| 正圧 | 負圧 | 正圧 | 負圧 | ||
| 0.6 | 8.98 | 201.6 | 141.2 | 31.8 | 22.3 |
| 0.8 | 11.84 | 247.3 | 222.4 | 39.0 | 35.1 |
- ※ 納期・仕様・耐火認定等については最寄りの営業店までお問い合わせください。
- ※ 屋根風圧力をご確認の上、適切な板厚の選択と安全な施工をお願い致します。
- ※ 性能値はJIS A 6514の耐力性能試験結果より算出したものです。
- ※ 片持梁は山高の5倍以内、もしくは別途強度計算をご依頼ください。
- ※ 接合部材は標準仕様となります。その他の接合部材を用いた工法については最寄りの営業店までお問い合わせください。
- ※ 電動シーマの設定によって調整が必要な場合があります。
附属部材
タイトフレーム
吊子
見切面戸
見切換気面戸
エプロン面戸
水上面戸

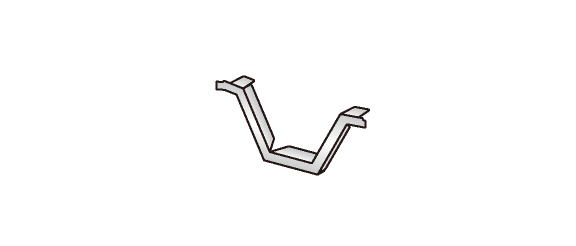

化粧フレーム
共通部材
ハゼ面戸角
楝取付金具
楝取付金具 剣先付
ハゼ取付金具
SVスタット
マルチグリップ
つかみ金物角ハゼ
SV自在インサート
SVインサート（ナット付）
雪止金具
きたぐに リトルガード
L4×50 まで可能
ニューきたぐに 角はぜ SV-3
L6×65まで可能
CADデータ
SV-7型
一括ダウンロード
個別ダウンロード
◇シングル葺
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| ST15-I01 | 一般部 | - | 鉄骨 | DXF | JWW | PDF |
| ST15-N01 | 軒先納め | - | 鉄骨 | DXF | JWW | PDF |
| ST15-A01 | 軒先納め | 前高軒樋 | 鉄骨 | DXF | JWW | PDF |
| ST15-K01 | ケラバ納め | - | 鉄骨 | DXF | JWW | PDF |
| ST15-T01 | 壁取合流れ方向（妻側） | - | 鉄骨 | DXF | JWW | PDF |
| ST15-T02 | 壁取合水平方向（水上） | - | 鉄骨 | DXF | JWW | PDF |
| ST15-M01 | 棟納め | - | 鉄骨 | DXF | JWW | PDF |
| ST15-M02 | 片棟納め | - | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
リフォーム工法
一括ダウンロード
個別ダウンロード
ファイル名 | 単位 | 工法 | 下地 | CADデータ （要ログイン） | ||
| RS10-I01 | 一般部 | ふき葺 | 鉄骨 | DXF | JWW | PDF |
| RS10-N01 | 軒先納め | ふき葺 | 鉄骨 | DXF | JWW | PDF |
| RS10-A01 | 軒先納め（前高軒樋） | ふき葺 | 鉄骨 | DXF | JWW | PDF |
| RS10-K01 | ケラバ納め | ふき葺 | 鉄骨 | DXF | JWW | PDF |
| RS10-T01 | 壁取合流れ方向（妻側） | ふき葺 | 鉄骨 | DXF | JWW | PDF |
| RS10-T02 | 壁取合水平方向（水上） | ふき葺 | 鉄骨 | DXF | JWW | PDF |
| RS10-M01 | 棟納め | ふき葺 | 鉄骨 | DXF | JWW | PDF |
※ダウンロードには ログイン が必要です。
納め参考図
