半丸軒樋・堅樋
耐久性抜群で豊富なカラーバリエーション
半丸樋
COLOR AMATOI
耐久性・機能性に優れた曲線の美しさ
製品図
本体形状（単位：mm）
形状タイプ

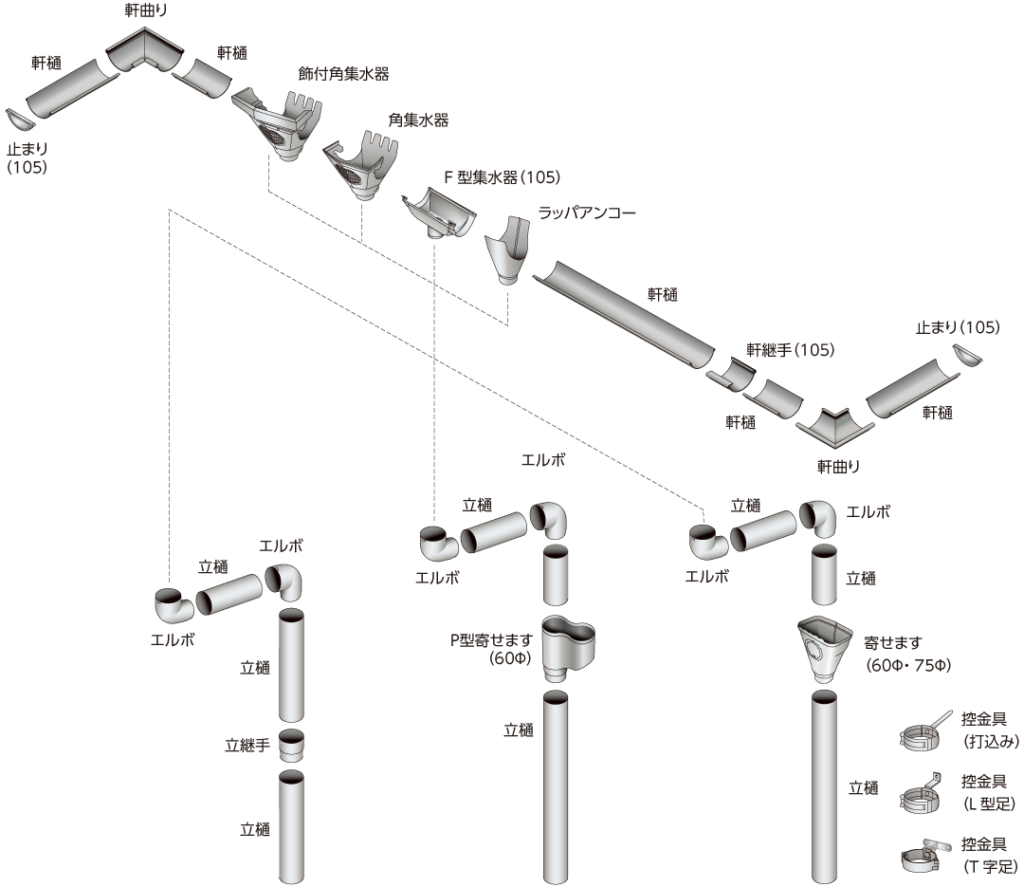

標準組立図
特長
丈夫で耐久性抜群
耐久性・機能性に優れ、夏の暑さや寒冷な冬などの厳しい条件下でも変形やたわみ、ねじれなどが少なく、丈夫で長持ちします。
豊富なカラーバリエーション
コーティング技術の進歩により、マット調やメタリックなど、色・艶も様々な素材を取り揃えています。
耐衝撃性にも強さを発揮
台風などによる強い風、激しい雨、瓦や木片などの当たりに対しても金属製ですから、割れたり、穴があいたりしません。
イメージ
▲ 某物件 〈新潟県〉 見附店
設計参考仕様＜半丸樋＞
カラー雨とい
| サイズ | 排水有効 断面積 | 寸法（mm） | 板厚 （mm） | 長さ （mm） | 1箱 入数 | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | R | |||||
| 100mm | 25.1cm2 | 100 | 45.5 | 5.6 | 5.9 | 40 | 0.27 0.35 | 3600 | 20本 |
| 105mm | 39.2cm2 | 113 | 48 | 7.3 | 7.3 | 50 | 20本 | ||
| 121mm | 49.2cm2 | 126 | 57 | 7.5 | 9 | 56 | 15本 | ||
| 150mm | 79.1cm2 | 155 | 70.5 | 7.5 | 8 | 71 | 0.35 | 8本 | |
設計参考仕様＜立樋＞
カラー雨とい
| サイズ | 排水有効 断面積 | 寸法（mm） | 板厚 （mm） | 長さ （mm） | 1箱 入数 | |
|---|---|---|---|---|---|---|
| E | F | |||||
| 55φ | 23.7cm2 | 55 | 7.5 | 0.27 | 2700 | 25本 |
| 60φ | 28.2cm2 | 60 | 8 | 0.27 0.35 | 1800 | 25本 |
| 2700 | 16本 | |||||
| 66φ | 34.2cm2 | 66 | 8 | 1800 | 25本 | |
| 75φ | 44.1cm2 | 75 | 10 | 1800 | 20本 | |
| 2700 | 16本 | |||||
| 90φ | 63.6cm2 | 90 | 11 | 0.35 | 1800 | 9本 |
カラーバリエーション
カラー雨とい
N-5 新茶
N-7 濃新茶 艶あり
N-303 モスグリーン
N-304 ダークブルー
N-308 ダークシルバー
N-8I アイボリー
N-0M ミルクホワイト
N-8 ホワイト
N-6 ブラック
N-3 濃新茶
N-6L シルバー
N-4 グレー
GL生地
※ 色調はWEB表示のため、実際の色とは若干異なって見えます。
附属部材
飾付角集水器
角集水器
ニューアンコ
ラッパアンコ
コーナー
※内・外兼用
飾付角集水器
（150用）
角集水器
（150用）
エルボ（105゜）

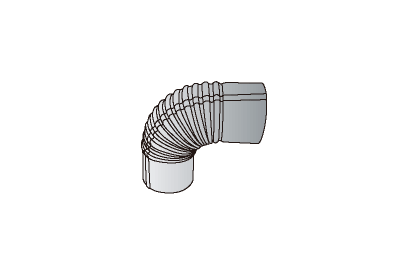

エビエルボ（90゜）
集水器
※105mm太耳のみ

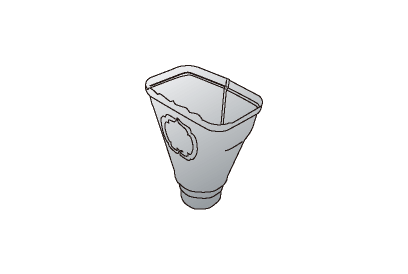

寄せます
テリコーナー（75゜）
テリ樋
L=1,200mm
ジョイント
※105mm太耳のみ
止まり
異径ソケット
