立平葺タイプ

すっきりとした美しい屋根ライン


圧倒的な存在感のあるシンプルルーフ立平ロック25型すっきりとした美しい屋根ライン

製品図

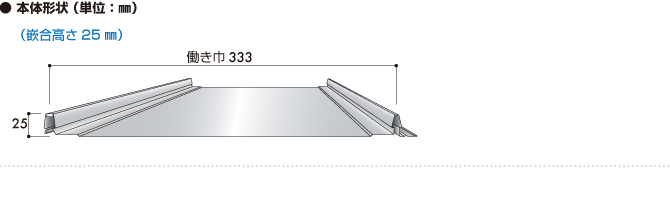

本体形状形状タイプ

設計参考仕様

使用原板巾 455㎜ 最小曲げ半径 5m以上、逆反り30m以上
働き巾 333㎜ 屋根勾配 5/100以上

※製品タイプ・働き巾・納期等については最寄りの営業店までお問い合わせください。
※屋根風圧力を確認の上、適切な板厚の選択と安全な施工をお願い致します。

使用材料

使用原板巾 板厚(㎜)
ガルバリウム鋼板 (0.35)0.4~0.5
カラーGL鋼板
フッ素樹脂塗装GL鋼板

※在庫色をご確認ください。
※カラーステンレス鋼板については、別途お問い合せください。

施工手順

施工手順

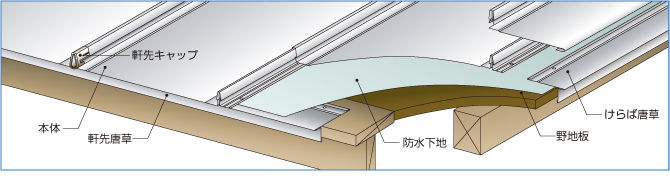

構成図

構成図

附属部材(単位:mm)

立平ロック25型の附属部品

附属部材
